旋轉補償器的作用和分類

補償器種類很多，比較常用的就那幾種，分別是：填補式補償器、球型補償器、方形補償器、波紋管補償器、旋轉補償器等。今天一起來了解旋轉補償器的作用和分類

一、旋轉補償器的介紹。
安裝在熱力管道上需要個以上組隊成組,形成相對旋轉吸收管道熱位移,從而減少管道間的應力,其工作原理如圖所示旋轉補償器的補償原理,是通過成雙旋轉筒和力臂形成力偶,產生大小相等、方向相反的一對力,由力臂環繞著軸旋轉,吸收力偶兩側直管段上產生的熱膨脹量。旋轉補償器的優點：補償量大，可根據自然地形及管道強度布置一組補償器可補償500m管段；不產生由介質壓力產生的盲板力，固定支架可以做得很小，特別適用于大口徑管道；密封性能優越，長期運行不需維護；節約投資；旋轉補償器可安裝在蒸汽直埋管和熱水直埋管上，可節約投資和提高運行性。


二、旋轉補償器的組成結構。

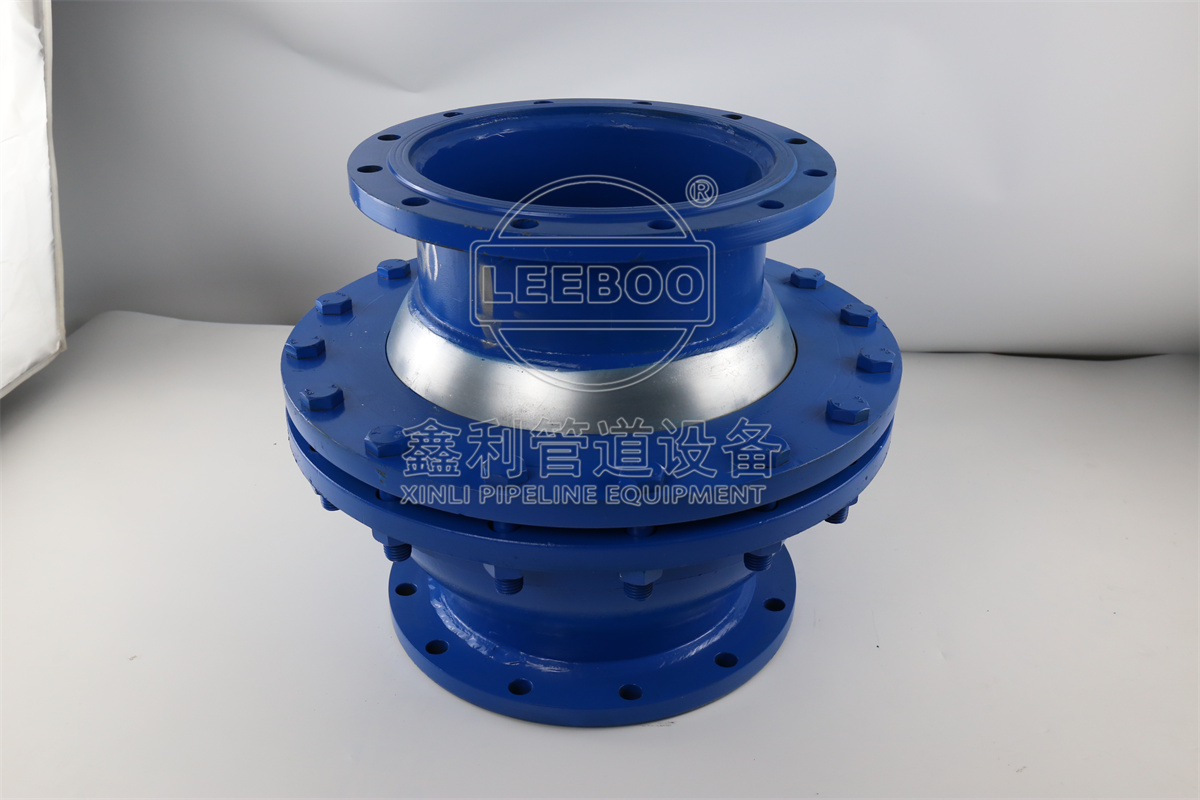

旋轉補償器的構造主要有整體密封座、密封壓蓋、大小頭、減摩定心軸承、密封材料、旋轉筒體等構件組成，安裝在熱力管道上需兩個以上組對成組，形成相對旋轉吸收管道熱位移，從而減少管道之應力。


三、旋轉補償器工作原理。

旋轉補償器的補償原理與鉸鏈型波紋膨脹節相似，要用兩個或兩個以上的補償器組合，利用兩個或兩個以上的補償器組合，利用其角位移的變化才能補償位移。二者_的不同是：鉸鏈型波形膨脹節是靠波紋管的變形產生角位移的，而旋轉補償器是靠旋轉管的旋轉產生角位移的，它需要一個力（由管道熱膨脹產生）和一個力臂形成一個力矩才能推動其旋轉。

因此，它不能與管道線同心，而應與其垂直（Z向），這樣才能通過設置一個力臂連接兩個旋轉補償器。當一端管道熱膨脹推動力臂沿一個旋轉補償器時產生一個力矩，連接力臂另一個的旋轉補償器產生一個反力矩，一個力矩大小相等，方向想法，形成為偶，達到力的平衡，由力臂繞著Z軸回轉而達到補償器管道的位移變化。

四、適用范圍

（1）適用介質：水，蒸汽，油，漿液等

（2）適用壓力：0.6-4.0mpa

（3）適用溫度：-40℃≤350℃

（4）適用管徑：DN25-DN1400

(5) 密封材料：溫度≤150℃，膠圈/石墨密封；溫度＞150℃，耐高溫柔性石墨。

（6）伸縮量范圍：360°旋轉。

(7) 材質：全碳鋼伸縮管鍍鉻/伸縮管不銹鋼/全不銹鋼

（8）連接方式：法蘭式/焊接式

（9）生產檢驗標準：JB/T 12936-2016
